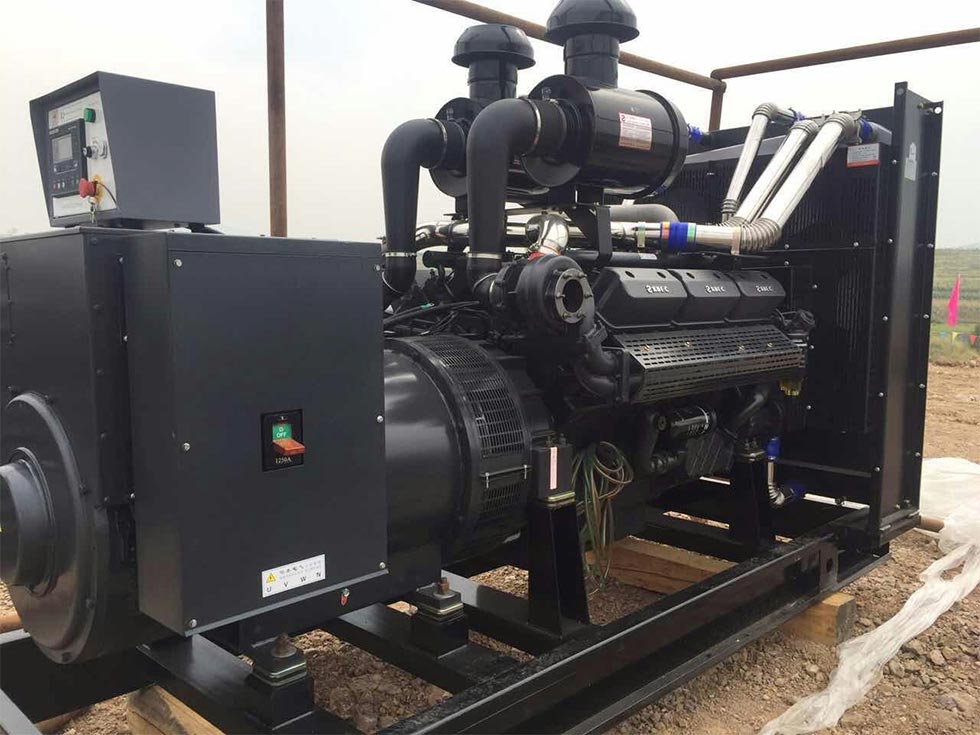

Σετ γεννήτριας 500 kW

Η γεννήτρια 500 kW σετ της Kecheng κατασκευάζεται στην Κίνα. Ο πυρήνας της μονάδας υιοθετεί τον κινητήρα Chongqing Cummins και τη Lille Γεννήτρια χωρίς ψήκτρες Semir, σε συνδυασμό με το σύστημα ελέγχου αυτόματης εκκίνησης, επιτυγχάνοντας υψηλή αξιοπιστία και γρήγορη ανταπόκριση. Η παροχή ρεύματος ξεκινά αυτόματα εντός 15 δευτερολέπτων μετά τη διακοπή της κύριας παροχής ρεύματος και η ισχύς αναμονής είναι έως και 500 kW. Αυτό το προϊόν υιοθετεί ενσωματωμένο σχεδιασμό εμπορευματοκιβωτίων, συμπαγή δομή, εύκολο να μετακίνηση και εγκατάσταση, και πληροί τα σχετικά εθνικά και διεθνή πρότυπα. Έχει χαμηλή κατανάλωση καυσίμου κατά τη διάρκεια λειτουργία και σταθερή απόδοση, καθιστώντας το ιδιαίτερα κατάλληλο για χώρους με εξαιρετικά υψηλές απαιτήσεις για τη συνέχεια του τροφοδοτικού, όπως νοσοκομεία, κέντρα δεδομένων, βιομηχανικά πάρκα και υποστήριξη μεγάλων εκδηλώσεων.

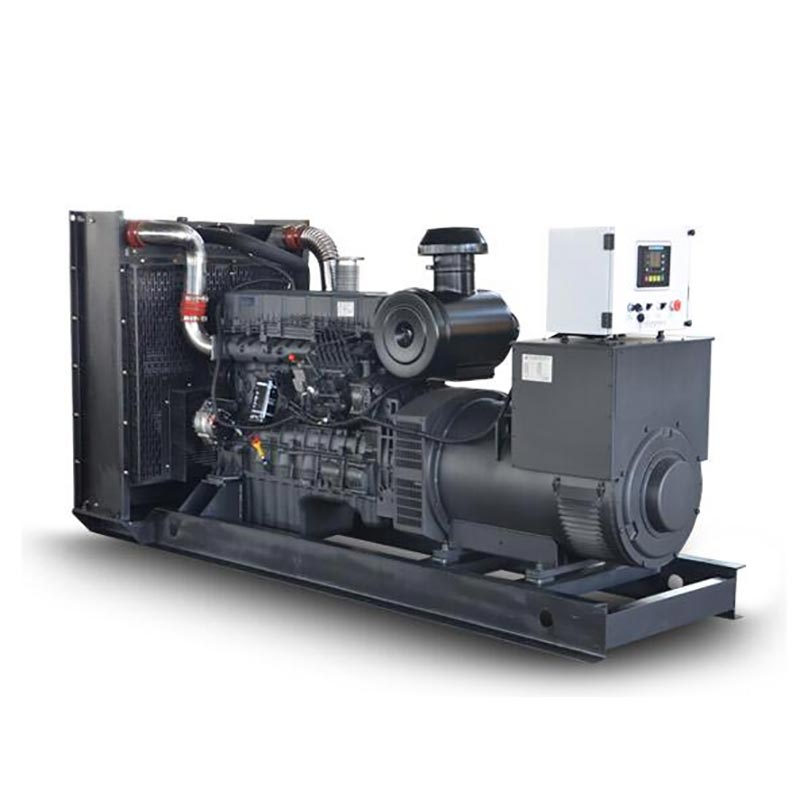

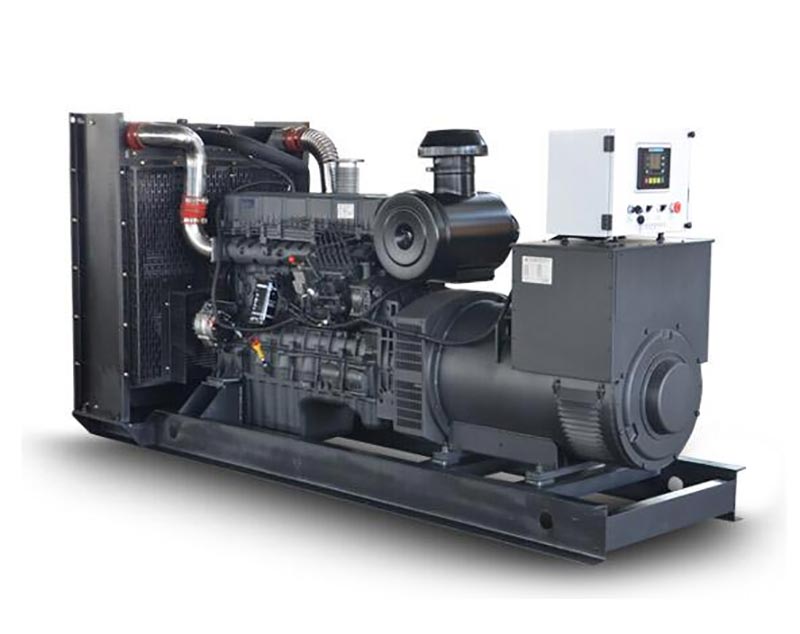

Σχέδιο εμφάνισης σετ γεννήτριας Kecheng 500 kW

Βασικό πλεονέκτημα

Ανάλυση απόδοσης κινητήρα Cummins

Ως πυρήνας ισχύος της μονάδας, ο κινητήρας Chongqing Cummins KTA19-G8 υιοθετεί διάταξη 6 κυλίνδρων σε σειρά, διάμετρο κυλίνδρου × διαδρομή 159 mm×159 mm, κυβισμός 18,9 λίτρα και επιτυγχάνει εφεδρική ισχύ εξόδου 575 kW μέσω ενδοψύξης υπερσυμπίεσης τεχνολογία. Το σύστημα άμεσου ψεκασμού καυσίμου PT, σε συνδυασμό με ηλεκτρονικό ρυθμιστή, μειώνει το καύσιμο κατανάλωση έως και 206 g/kw·h (75% φορτίο), που είναι 8% χαμηλότερη από αυτή παρόμοιων μοντέλων. Ο σχεδιασμός του Το μπλοκ κυλίνδρων από χυτοσίδηρο από κράμα υψηλής αντοχής και ο ενσωματωμένος στροφαλοφόρος άξονας από σφυρήλατο χάλυβα διασφαλίζουν ότι η μεγάλη επισκευή Το διάστημα υπερβαίνει τις 20.000 ώρες και είναι κατάλληλο για ένα ευρύ φάσμα θερμοκρασιών από -20℃ έως 40℃.

Τεχνικά χαρακτηριστικά των γεννητριών Leroy Somer

Η γεννήτρια χωρίς ψήκτρες Lillesemma (κατηγορία προστασίας IP23, κατηγορία μόνωσης H) υιοθετεί αυτόματη ρύθμιση τάσης AVR σύστημα, ρυθμός ρύθμισης τάσης σταθερής κατάστασης ≤±1%, χρόνος ανάκτησης μεταβατικής τάσης < 3 δευτερόλεπτα, για διασφάλιση ασφαλούς λειτουργία ευαίσθητων φορτίων όπως ιατρικός εξοπλισμός και όργανα ακριβείας. Η γεννήτρια είναι εξοπλισμένη με ένα Σύστημα διέγερσης μόνιμου μαγνήτη PMG, το οποίο διατηρεί σταθερή απόδοση ακόμη και όταν το ηλεκτρικό δίκτυο παρουσιάζει διακυμάνσεις. Το τηλεφωνικός αρμονικός συντελεστής THF είναι μικρότερος από 2%, πληρώντας τις αυστηρές απαιτήσεις για την ποιότητα ισχύος του σταθμοί βάσης επικοινωνίας κ.λπ.

Έξυπνο σύστημα αυτόματης εκκίνησης

Το σετ γεννήτριας ντίζελ 500 kW είναι εξοπλισμένο με ένα κινεζικό σύστημα αριθμητικού ελέγχου υγρών κρυστάλλων LCD, υποστηρίζει ATS διπλή μεταγωγή τροφοδοσίας και διαθέτει ανίχνευση χαμηλής τάσης δικτύου (χρόνος απόκρισης < 0,5 δευτερόλεπτα), τρεις φορές λογική επανάληψης εκκίνησης και αυτοδιάγνωση βλαβών. Το σύστημα εκκίνησης 24V DC, σε συνδυασμό με το water jacket θερμαντήρας, επιτυγχάνει ποσοστό επιτυχίας εκκίνησης 99% σε περιβάλλον -15℃. Η μονάδα απομακρυσμένης παρακολούθησης μπορεί να φορτώσει 16 λειτουργικές παράμετροι όπως τάση, συχνότητα και πίεση λαδιού σε πραγματικό χρόνο και υποστήριξη πρόσβασης δεδομένων μεταξύ Εφαρμογή για κινητά και υπολογιστή.

Τεχνική Παράμετρος

Χαρακτηριστικά γεννήτριας

Σημεία δομικής σχεδίασης

• Αρθρωτή διάταξη: Ο κινητήρας, η γεννήτρια και το σύστημα ελέγχου συνδέονται ευέλικτα μέσω μαξιλαριών απορρόφησης κραδασμών σε μειώστε τη μετάδοση κραδασμών (πλάτος ≤0,3 mm) και παρατείνετε τη διάρκεια ζωής του εξοπλισμού.

- Βελτιστοποίηση χαμηλού θορύβου: Με χρήση ηχομονωτικού καλύμματος διπλής στρώσης (εσωτερικό στρώμα από βαμβάκι ηχοαπορρόφησης + εξωτερικό στρώμα από χαλύβδινη πλάκα), σε συνδυασμό με έναν σύνθετο σιγαστήρα σύνθετης αντίστασης, ο θόρυβος μπορεί να μειωθεί στα 75dB (α Η μονάδα ηχομονωτικού κουτιού απαιτείται προαιρετικά).

-Ευκολία συντήρησης: Το φίλτρο λαδιού, το φίλτρο καυσίμου και άλλα ευάλωτα μέρη του κινητήρα είναι κεντρικά τοποθετημένα. Η καθημερινή συντήρηση δεν απαιτεί αποσυναρμολόγηση περιφερειακών εξαρτημάτων, εξοικονομώντας 50% του χρόνου συντήρησης.

Περιβαλλοντική προσαρμοστικότητα

Η μονάδα έχει περάσει τη δοκιμή καλουπιού GB/T 2423.16 (βαθμός ≤2) και τη δοκιμή σεισμικής αντοχής (οριζόντια επιτάχυνση 0,2 g), και μπορεί να λειτουργήσει για μεγάλο χρονικό διάστημα σε περιβάλλον με υψόμετρο ≤1000m και σχετική υγρασία ≤90% (όχι συμπύκνωση). Το σύστημα καυσίμου είναι συμβατό με 0# diesel (καλοκαίρι) και -10# diesel (χειμώνα) και είναι εξοπλισμένο με ένας διαχωριστής λαδιού-νερού (με ακρίβεια φιλτραρίσματος 10μm) για διασφάλιση αξιοπιστίας σε περιοχές με καύσιμο υψηλής περιεκτικότητας σε θείο περιεχόμενο.

Μέθοδος χρήσης

Έλεγχος της διαδικασίας πριν από την εκκίνηση

• Σύστημα καυσίμου: Ελέγξτε ότι η στάθμη καυσίμου στο ρεζερβουάρ είναι ≥30%, ανοίξτε τη βαλβίδα καυσίμου και διώξτε όλο τον αέρα στο σωλήνωση (πατήστε την αντλία καυσίμου με το χέρι μέχρι να αυξηθεί η αντίσταση). - Ηλεκτρικό σύστημα: Τάση μπαταρίας ≥24V, ο πίνακας ελέγχου εμφανίζει την κατάσταση "αναμονής" και το κουμπί διακοπής έκτακτης ανάγκης επαναφέρεται. - Μηχανικός έλεγχος: Η Η στάθμη λαδιού πρέπει να είναι μεταξύ της ένδειξης H/L στη ράβδο στάθμης στάθμης, η στάθμη του ψυκτικού υγρού πρέπει να φτάνει τα δύο τρίτα της διαστολής δεξαμενή και η τάση του ιμάντα ανεμιστήρα πρέπει να είναι τέτοια ώστε η απόκλιση της πίεσης να είναι 10-15 mm.

Βήματα λειτουργίας εκκίνησης

• Αυτόματη λειτουργία: Γυρίστε το κουμπί του πίνακα ελέγχου στη θέση "Automatic" και το σύστημα θα εισέλθει στην παρακολούθηση τροφοδοσίας δικτύου κράτος. Θα ξεκινήσει αυτόματα όταν διακοπεί η παροχή ρεύματος (ο χρόνος μεταγωγής ATS μετά την επιτυχία η εκκίνηση είναι λιγότερο από 10 δευτερόλεπτα).

- Χειροκίνητη λειτουργία: Πατήστε και κρατήστε πατημένο το κουμπί "Έναρξη" για 3 δευτερόλεπτα. Μόλις ανέβει η ταχύτητα στις 1500rpm και η τάση σταθεροποιεί, κλείστε τον διακόπτη εξόδου (προσοχή στον μετρητή συχνότητας που δείχνει 50±0,5Hz).

- Απαιτήσεις φόρτωσης: Μετά την εκκίνηση, αδράνεια για 3 λεπτά (πίεση λαδιού ≥0,3 MPa), αυξήστε σταδιακά το φορτίο σε 50% και μετά από λειτουργία για 10 λεπτά, μπορεί να αυξηθεί σε πλήρες φορτίο.

Προδιαγραφές λειτουργίας τερματισμού λειτουργίας

• Κανονική διακοπή λειτουργίας: Αρχικά, αφαιρέστε το φορτίο, αφήστε τον κινητήρα στο ρελαντί για 5 λεπτά (για να αποτρέψετε τον υπερσυμπιεστή από υπερθέρμανση), πατήστε το κουμπί "Stop" και, στη συνέχεια, κλείστε τη βαλβίδα καυσίμου αφού η ταχύτητα πέσει στο 0.

- Διακοπή έκτακτης ανάγκης: Όταν η πίεση λαδιού είναι μικρότερη από 0,2 MPa, η θερμοκρασία του νερού είναι μεγαλύτερη από 105℃ ή μη φυσιολογική εμφανίζονται θόρυβοι, πατήστε αμέσως το κόκκινο κουμπί διακοπής έκτακτης ανάγκης. Μετά το συμβάν, η βλάβη πρέπει να ελεγχθεί πριν επανεκκίνηση.

- Μακροχρόνια διακοπή λειτουργίας: Ξεκινήστε μια φορά την εβδομάδα (λειτουργεί για 30 λεπτά), αντικαταστήστε τον ηλεκτρολύτη της μπαταρίας κάθε μήνα (εάν η υγρασία περιβάλλοντος είναι μεγαλύτερη από 75%) και προσθέστε συντηρητικά στο ρεζερβουάρ καυσίμου.

Προφυλάξεις

Περιβαλλοντικές απαιτήσεις

• Θέση εγκατάστασης: Η απόσταση μεταξύ της μονάδας και του τοίχου δεν πρέπει να είναι μικρότερη από 1,5 m και η περιοχή του αέρα Η είσοδος δεν πρέπει να είναι μικρότερη από 2,5 ㎡ για να διασφαλιστεί η κυκλοφορία του κρύου αέρα (3 m³/min όγκος αέρα απαιτείται για κάθε kW της εξουσίας).

- Απαιτήσεις εκπομπών: Ο σωλήνας εξάτμισης πρέπει να είναι εξοπλισμένος με καπάκι βροχής. Η κλίση του οριζόντιου τμήματος δεν πρέπει να είναι μικρότερη από 3°. Η έξοδος πρέπει να διατηρείται μακριά από την είσοδο αέρα (απόσταση μεγαλύτερη από 5 μέτρα) έως αποτρέψτε την αντίστροφη ροή των καυσαερίων.

- Κανονισμοί πυροπροστασίας: Η αίθουσα υπολογιστών είναι εξοπλισμένη με 2 πυροσβεστήρες ξηρής σκόνης 8 κιλών. Η απόσταση μεταξύ της δεξαμενής λαδιού και της μονάδας πρέπει να είναι περισσότερο από 1 m. Το έδαφος πρέπει να υποβληθεί σε επεξεργασία για να αποφευχθεί η διαρροή λαδιού (είναι συνιστάται η χρήση επίστρωσης εποξειδικής ρητίνης).

Κύκλος συντήρησης

Προειδοποίηση ασφαλείας

Απαγορεύεται αυστηρά το άνοιγμα του προστατευτικού κιγκλιδώματος κατά τη λειτουργία. Η θερμοκρασία επιφάνειας του ακραίου καλύμματος της γεννήτριας μπορεί φτάσει τους 120℃, που είναι επιρρεπής να προκαλέσει εγκαύματα. Πριν από τη συντήρηση, ο κεντρικός διακόπτης κυκλώματος πρέπει να αποσυνδεθεί και να εμφανιστεί ένα "Do Not Close» αναρτήθηκε η πινακίδα. Ο χρόνος εκφόρτισης του πυκνωτή δεν πρέπει να είναι μικρότερος από 5 λεπτά. Κατά την περίοδο των καταιγίδων, το Η αντίσταση γείωσης θα πρέπει να δοκιμαστεί ώστε να είναι ≤4Ω και η τάση λειτουργίας του αλεξικέραυνου θα πρέπει να ρυθμιστεί σε 420V (τάση γραμμής).

Υπόθεση Αίτησης

Το σετ γεννήτριας 500 kW της Kecheng εξυπηρετεί βασικά έργα όπως ο αυτοματοποιημένος τερματικός σταθμός του λιμένα Qingdao (να τεθεί σε χρήση το 2023) και το σύστημα τροφοδοσίας έκτακτης ανάγκης του νοσοκομείου Qilu (θα εγκατασταθεί το 2024). Κατά τη διάρκεια του καλοκαιρινή περίοδος διανομής ηλεκτρικής ενέργειας στο Weifang το 2024, μια συγκεκριμένη χημική επιχείρηση υιοθέτησε αυτή τη μονάδα για να εξασφαλίσει συνεχής λειτουργία βασικών γραμμών παραγωγής. Παρείχε ρεύμα για συνολικά 1.260 ώρες, με μέσο μέσο χρόνο μεταξύ αποτυχιών 480 ωρών. Η κατανάλωση καυσίμου μειώθηκε κατά 1,2 τόνους σε σύγκριση με εκείνη της ίδιας μάρκας ισχύος.
