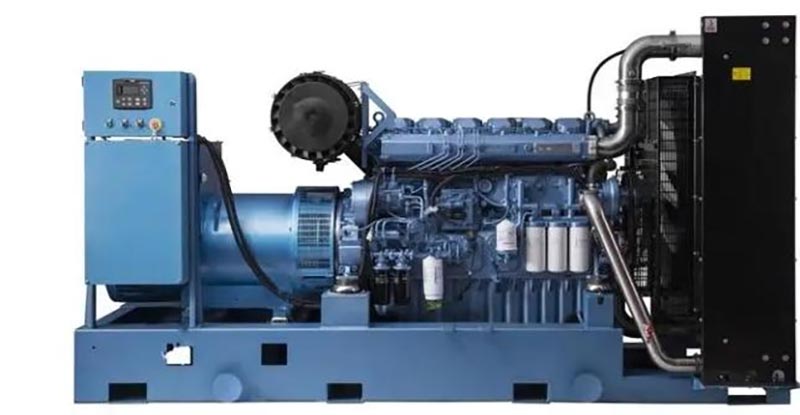

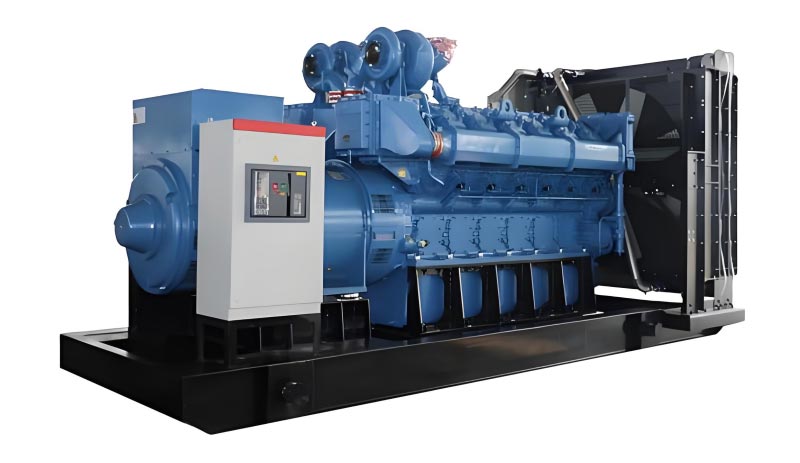

Σετ γεννήτριας ντίζελ υψηλής ισχύος

Το σετ γεννήτριας ντίζελ υψηλής ισχύος που κατασκευάζεται στην Κίνα από την Kecheng μπορεί να καλύψει τις ανάγκες εκκίνησης και συνεχούς φορτίου λειτουργία. Ενσωματώνει τον έξυπνο ελεγκτή υψηλής τάσης που έχει αναπτυχθεί μόνος του για την υποστήριξη παράλληλων πολλαπλών μηχανών σύνδεση και παρακολούθηση υψηλής τάσης και η λειτουργία είναι σταθερή και αξιόπιστη. Η προστατευτική δομή του Ο εξοπλισμός είναι ανθεκτικός και μπορεί να προσαρμοστεί σε διαφορετικές περιβαλλοντικές συνθήκες. Το προϊόν τηρεί αυστηρά το εθνικό τεχνικών προτύπων. Τα βασικά εξαρτήματα παρέχονται με μεγαλύτερη περίοδο εγγύησης και όσο μεγαλύτερη είναι η ισχύς, τόσο μεγαλύτερη είναι ο χρόνος εγγύησης. Μπορεί να προσαρμοστεί καλά στην κύρια, εφεδρική ή μέγιστη τροφοδοσία ξυρίσματος σε μεγάλα εργοστάσια, ορυχεία, βαριές υποδομές, ενεργειακές βάσεις και άλλα μέρη, ιδιαίτερα κατάλληλα για σενάρια εφαρμογών βαρέως φορτίου με υψηλά πρότυπα και συνεχείς απαιτήσεις για παροχή ρεύματος. Ως εγχώριο εργοστάσιο, η Kecheng δεσμεύεται να παρέχει επαγγελματικές λύσεις παροχής ρεύματος για τέτοιες κρίσιμες απαιτήσεις.

Τα σετ γεννητριών ντίζελ υψηλής ισχύος Kecheng 800-3000KW είναι ο βασικός εξοπλισμός που αναπτύχθηκε ως απάντηση στις απαιτήσεις του "βιομηχανική τροφοδοσία βαρέως τύπου + εγγύηση ενεργειακού συστήματος", που καλύπτει τρεις περιοχές ισχύος: 800-1500KW (μεγάλο), 1500-2000KW (υπερ-μεγάλο) και 2000-3000KW (βαρέως τύπου) ως εξής:

Σενάρια εφαρμογής (Αποκλειστική προσαρμογή υψηλής ισχύος)

1. Σενάρια βιομηχανικής κατασκευής μεγάλης κλίμακας (800-2000 KW)

• Ισχύοντα σενάρια: Κατασκευαστές αυτοκινήτων (γραμμές παραγωγής σφράγισης, ομάδες ρομπότ συγκόλλησης), μεταλλουργικές εγκαταστάσεις (ανεμιστήρες υψικαμίνου για χαλυβουργία, εξοπλισμός έλασης χάλυβα), χημικά βιομηχανικά πάρκα (μεγάλα δοχεία αντίδρασης, συστάδες αντλιών νερού κυκλοφορίας)

• Βασική τιμή: Μπορεί να αντέξει τρεις φορές το ονομαστικό ρεύμα εκκίνησης (συμβατό με εξοπλισμό κινητήρα βαρέως τύπου, π.χ. καθώς μια μονάδα 2000KW μπορεί να εκκινήσει έναν κινητήρα 6000KW), αποτρέποντας την έξοδο της μονάδας. Υποστηρίζει συνεχές 24ωρο λειτουργία πλήρους φορτίου (ετήσιος χρόνος λειτουργίας ≥ 8.000 ώρες) για να διασφαλιστεί ότι η γραμμή παραγωγής δεν διακόπτεται. Αυτό μπορεί να συνδεθεί με το εργοστασιακό σύστημα DCS για να επιτευχθεί "προσαρμογή φορτίου όπως απαιτείται", με ετήσιο ποσοστό εξοικονόμησης ενέργειας από 8% έως 12%.

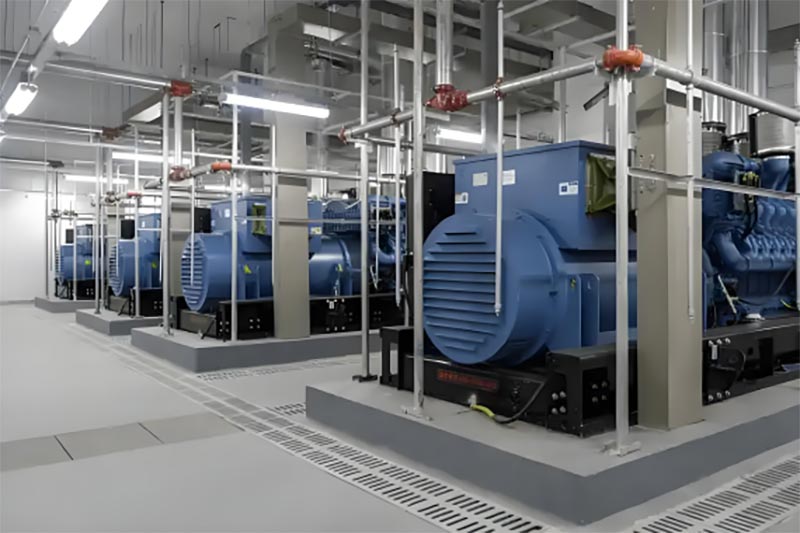

2. Σενάρια πολύ μεγάλων κέντρων δεδομένων (1500-3000 KW)

• Ισχύοντα σενάρια: Διασυνοριακά κέντρα υπολογιστικού νέφους (100.000 + συμπλέγματα διακομιστών γραφείου, 10kV/35kV διανομή ρεύματος υψηλής τάσης), κέντρα οικονομικών δεδομένων (εφεδρική παροχή ρεύματος για βασικά συστήματα συναλλαγών, μηδέν απαιτήσεις διακοπής)

• Βασική τιμή: Τα μοντέλα υψηλής τάσης (10kV/35kV) συνδέονται απευθείας με τη διανομή ισχύος υψηλής τάσης σύστημα του κέντρου δεδομένων, μειώνοντας τις απώλειες σταδιακής μείωσης (εξοικονόμηση ενέργειας 5%-8% σε σύγκριση με μονάδες χαμηλής τάσης). Υψηλή ισχύς Ποιότητα (ρυθμός παραμόρφωσης τάσης ≤2%, σταθερότητα συχνότητας ≤±0,1Hz), προστασία διακομιστών ακριβείας. Υποστηρίζει παράλληλα σύνδεση πολλαπλών μονάδων (όπως τρεις μονάδες 1000 KW που λειτουργούν παράλληλα), που πληρούν τις απαιτήσεις επέκτασης κέντρα δεδομένων. Η αστοχία μιας μονάδας δεν επηρεάζει τη συνολική παροχή ρεύματος.

3. Σενάρια εξόρυξης και ανάπτυξης πόρων (1000-2500KW)

• Ισχύοντα σενάρια: ανοιχτά ορυχεία (θραυστήρες εξόρυξης, συστήματα φόρτισης φορτηγών εξόρυξης), υπόγεια ανθρακωρυχεία (ανεμιστήρες, αντλίες αποστράγγισης, αντιεκρηκτικοί τύποι), ορυχεία μη σιδηρούχων μετάλλων (εξοπλισμός επεξεργασίας ορυκτών, φούρνοι τήξης)

• Βασική τιμή: Το αντιεκρηκτικό μοντέλο συμμορφώνεται με το πρότυπο Ex dⅡB T4 και είναι κατάλληλο για εύφλεκτα και εκρηκτικά περιβάλλοντα σε ορυχεία. Ο κινητήρας υιοθετεί «εναλλαγή βαρέως λαδιού/ντίζελ διπλού καυσίμου» (προαιρετικό), το οποίο μπορεί μείωση του κόστους μεταφοράς καυσίμων για απομακρυσμένα ορυχεία. Το σώμα είναι κατασκευασμένο από χάλυβα μαγγανίου υψηλής αντοχής (ανθεκτικό στις κρούσεις και στη διάβρωση), ικανό να αντέχει στις σκληρές συνθήκες εργασίας της σκόνης ορυχείων και δόνηση, με MTBF ≥ 15.000 ωρών.

4. Σενάρια λιμένων και βαριάς υποδομής (800-2000KW)

• Ισχύοντα σενάρια: Διεθνή λιμάνια (γερανοί αποβάθρας εμπορευματοκιβωτίων, γερανοί γερανογέφυρων), διαθαλάσσιες γέφυρες (γέφυρα φωτισμός, συστήματα παρακολούθησης, αντιανεμικός εξοπλισμός), σιδηροδρομικοί κόμβοι (εφεδρικό τροφοδοτικό έλξης υψηλής τάσης για σιδηροδρομικούς σταθμούς υψηλής ταχύτητας)

• Βασική τιμή: Ανθεκτικό σε "συχνή εκκίνηση-παύση + κυμαινόμενο φορτίο" (όπως η διακοπτόμενη λειτουργία γερανογέφυρων), Ταχύτητα απόκρισης μονάδας ≤1 δευτερόλεπτο, αποφεύγοντας τις διακυμάνσεις της τάσης. Η έξοδος υψηλής τάσης (10kV) είναι συμβατή με το δίκτυο διανομής θυρών υψηλής τάσης, μειώνοντας τη διαμόρφωση των μετασχηματιστών. Προστασία IP54 (IP65 για ορισμένα μοντέλα), κατάλληλα για ψεκασμό με υψηλή περιεκτικότητα σε αλάτι και υγρά περιβάλλοντα σε λιμάνια, χωρίς να ανησυχείτε για το χρόνο διακοπής λειτουργίας καθ' όλη τη διάρκεια της έτος.

5. Βάση ενέργειας και σενάρια αιχμής ξυρίσματος (1500-3000 KW)

• Ισχύοντα σενάρια: Φωτοβολταϊκά/αιολικά πάρκα (εφεδρικές πηγές ενέργειας για αποθήκευση ενέργειας για την κάλυψη διαλείπουσας κενά παραγωγής ηλεκτρικής ενέργειας), σταθμοί παραγωγής ενέργειας αερίου (εφεδρικές μονάδες αιχμής ξυρίσματος για εξομάλυνση των διακυμάνσεων του φορτίου του δικτύου), ανεξάρτητα δίκτυα ηλεκτρικής ενέργειας σε απομακρυσμένες περιοχές (όπως νησιά, οροπέδια, κύρια παροχή ρεύματος)• Βασική τιμή: Ξύρισμα αιχμής χρόνος απόκρισης ≤10 δευτερόλεπτα, ο οποίος μπορεί να καλύψει γρήγορα το κενό φορτίου του δικτύου ηλεκτρικής ενέργειας (όπως όταν πέφτει η ισχύς του ανέμου απότομα) Ο συντελεστής διόρθωσης ισχύος για το μοντέλο μεγάλου υψομέτρου (σε υψόμετρο 5.000 μέτρων) είναι ≥0,85 και το Το ποσοστό επιτυχίας εκκίνησης για το μοντέλο χαμηλής θερμοκρασίας (στους -30℃) είναι ≥99%. Υποστηρίξτε τη σύνδεση με το ηλεκτρικό δίκτυο σύστημα αποστολής για την επίτευξη «βελτιστοποίησης τιμών ηλεκτρικής ενέργειας αιχμής» και μείωση του κόστους λειτουργίας της ενέργειας.

Πλεονεκτήματα προϊόντος (ανταγωνιστικότητα πυρήνα υψηλής ισχύος)

Τεχνικές παράμετροι (Πλήρης περιοχή ισχύος 800-3000KW)

Τεχνικά χαρακτηριστικά (Αποκλειστικός σχεδιασμός υψηλής ισχύος)

1. Βελτιωμένο σύστημα ισχύος

• Βελτιστοποίηση κινητήρα:

① 800-1500KW: Το Yuchai YC6C υιοθετεί "common rail υψηλής πίεσης (2000bar) + υπερτροφοδοτούμενη ενδοψύξη", η οποία αυξάνει απόδοση καύσης κατά 15% και επεκτείνει τον κύκλο αλλαγής λαδιού σε 1000 ώρες.

② 1500-2000KW: Το Cummins QSK60 διαθέτει δομή 16 κυλίνδρων τύπου V. Το μπλοκ κυλίνδρων είναι κατασκευασμένο από ρολό Χυτοσίδηρος γραφίτη (με αντοχή 70% υψηλότερη από αυτή του κοινού χυτοσιδήρου), ικανός να αντέχει σε μεγάλο φορτίο επιπτώσεις.

③ 2000-3000KW: MAN D2876 με σύστημα μετεπεξεργασίας καυσαερίων (SCR+DPF), με τελική εκπομπή Euro V/US Tier 4 πρότυπα και προσαρμογή στις παγκόσμιες απαιτήσεις προστασίας του περιβάλλοντος.

• Τεχνολογία γεννήτριας:

① Η γεννήτρια υψηλής τάσης (6kV/10kV/35kV) είναι μονωμένη με υφασμάτινους σωλήνες από εποξειδικό γυαλί, με αντοχή στη θερμοκρασία βαθμός H (180℃) και χρόνος αντοχής σε βραχυκύκλωμα ≥2 δευτερόλεπτα.

② Εξοπλισμένο με εισαγόμενα συστήματα διέγερσης (όπως Stanford, Marathon), ο χρόνος εγκατάστασης της τάσης είναι ≤0,3 δευτερόλεπτα, ο ρυθμός ρύθμισης τάσης είναι ≤±0,5% και έχει ισχυρή αντίσταση σε κραδασμούς φορτίου.

2. Τεχνολογία ολοκλήρωσης διανομής υψηλής τάσης

• Διακόπτης υψηλής τάσης: Ενσωματωμένος με διακόπτες κενού ABB/Siemens και συσκευές προστασίας ρελέ (υπερένταση, υπέρταση, προστασία γείωσης), συμμορφώνεται με τον Κώδικα GB 50060 για Σχεδιασμό Υψηλής Τάσης 3-110 kV Εγκαταστάσεις διακοπτών» και μπορεί να συνδεθεί απευθείας στο ηλεκτρικό δίκτυο υψηλής τάσης του χρήστη.

• Έλεγχος σύνδεσης δικτύου: Υποστηρίζει σύνδεση δικτύου με κρατικό δίκτυο/επιχειρησιακό μικροδίκτυο, εξοπλισμένο με σημείο PCC (κοινό σημείο σύνδεσης) συσκευή παρακολούθησης, συμμορφώνεται με GB/T 19939 "Τεχνικές απαιτήσεις για σύνδεση στο δίκτυο Λειτουργία γεννητριών ντίζελ», και δεν υπάρχει ρεύμα εισόδου κατά τη σύνδεση στο δίκτυο.

• Παρακολούθηση μόνωσης: Παρακολούθηση σε πραγματικό χρόνο της αντίστασης μόνωσης των περιελίξεων υψηλής τάσης (≥100MΩ), Αυτόματος συναγερμός όταν πέφτει η μόνωση, για την αποφυγή ατυχημάτων βλάβης υψηλής τάσης.

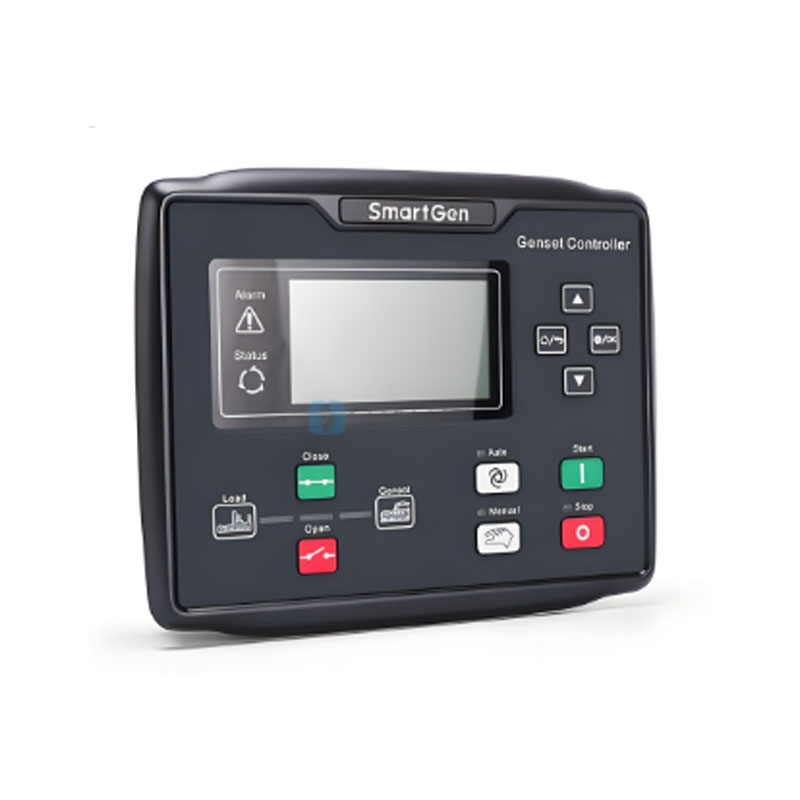

3. Έξυπνο σύστημα ελέγχου (έκδοση υψηλής τάσης KCPLC-06)

• Βασικές λειτουργίες:

① Πλήρης παρακολούθηση παραμέτρων: οθόνη υψηλής τάσης/ρεύματος, συντελεστής ισχύος, παραγωγή ενέργειας, νερό κινητήρα θερμοκρασία/πίεση λαδιού και άλλες παράμετροι 30+, υποστήριξη αποθήκευσης δεδομένων (ιστορικά δεδομένα 1 έτους).

② Παράλληλη λειτουργία πολλών μηχανών: υποστήριξη παράλληλης λειτουργίας 8 μονάδων, απόκλιση ισορροπίας φορτίου ≤5% (όπως 3 1000 KW μονάδες με συνολικό φορτίο 2800KW, απόκλιση ενός φορτίου ≤70KW).

③ Απομακρυσμένη λειτουργία και συντήρηση: μέσω δικτύωσης 4G/δορυφόρου, μπορεί να πραγματοποιήσει απομακρυσμένη έναρξη και διακοπή, παράμετρος ώθηση ελέγχου και βλάβης σε φορητή εφαρμογή/υπολογιστή και υποστήριξη σύνδεσης με βιομηχανικό σύστημα αποστολής DCS/ηλεκτρικού δικτύου.

④ Βελτιστοποίηση αιχμής ξυρίσματος: ρυθμίστε αυτόματα την ισχύ εξόδου σύμφωνα με την ηλεκτρική ενέργεια αιχμής και κοιλάδας τιμή του δικτύου (πλήρες φορτίο την ώρα αιχμής, μείωση φορτίου την ώρα της κοιλάδας), εξοικονομώντας 10% έως 15% της ετήσιας λογαριασμός ρεύματος.

4. Προστασία βαρέως τύπου και περιβαλλοντική συμβατότητα

• προστασία δομής:

① Το πλαίσιο του αμαξώματος είναι συγκολλημένο με χάλυβα μαγγανίου 16Mn (αντοχή εφελκυσμού ≥510MPa), η επιφάνεια ψεκάζεται με ψευδάργυρο + αντιδιαβρωτικό χρώμα (βαθμός αντοχής στη σκουριά ≥10), δοκιμή ψεκασμού αλατιού ≥1000 ώρες.

②  Όλα τα ηλεκτρικά εξαρτήματα του αντιεκρηκτικού τύπου είναι τύπου Ex dⅡB T4 και αντιεκρηκτική στεγανοποίηση Οι αρμοί χρησιμοποιούνται για τις διεπαφές καλωδίων για την αποφυγή διαρροής σπινθήρα.

• Προσαρμογή σε ακραία περιβάλλοντα

① Περιβάλλον υψηλής θερμοκρασίας (50℃): Εξοπλισμένο με διπλούς πύργους ψύξης για ανεξάρτητη απαγωγή θερμότητας, η μονάδα μπορεί να λειτουργήσει με πλήρες φορτίο.

② Περιβάλλον χαμηλής θερμοκρασίας (-30℃) : Εγκαταστήστε το σύστημα "τριών προθέρμανσης" προθερμαντήρα λαδιού κινητήρα, ψυκτικό προθερμαντήρας και θερμαντήρας καυσίμου, με ποσοστό επιτυχίας εκκίνησης ≥99%.

③ Περιβάλλον Plateau (5000 μέτρα) : Βελτιστοποιήστε το σύστημα εισαγωγής (αύξηση της πίεσης υπερπλήρωσης κατά 20%), με ισχύ συντελεστής διόρθωσης ≥0,85 για αποφυγή εξασθένησης ισχύος σε μεγάλα υψόμετρα.

5. Μεγάλη διάρκεια ζωής της μπαταρίας και βολική συντήρηση

• Σύστημα καυσίμου: Εξοπλισμένο με δεξαμενή καυσίμου μεγάλης χωρητικότητας 3000-5000L (από ανοξείδωτο χάλυβα 304), παρέχοντας εύρος πλήρους φορτίου 20-30 ώρες. Υποστηρίζει εξωτερικές δεξαμενές λαδιού (διεπαφή με φλάντζα DN100) για την επίτευξη απεριόριστης μπαταρίας ζωή. Οι εκδόσεις διπλού καυσίμου (ντίζελ/βαρύ λάδι) μπορούν να αλλάξουν και το κόστος του βαρέος λαδιού είναι 30% χαμηλότερο από αυτό του ντίζελ.

• Συντήρηση και βελτιστοποίηση:

① Μεγάλη χωρητικότητα λαδιού (για μοντέλα με χωρητικότητα 800-1500 KW, η χωρητικότητα λαδιού είναι 200-300 λίτρα και η αλλαγή λαδιού ο κύκλος είναι 1000 ώρες).

② Τα ευάλωτα εξαρτήματα (φίλτρα, ιμάντες) υιοθετούν τυποποιημένο σχεδιασμό, είναι συμβατά με διεθνείς μάρκες και μπορούν να αγοραστεί τοπικά.

③ Το σώμα του μηχανήματος είναι δεσμευμένο με μια μεγάλη πόρτα επιθεώρησης (πλάτος ≥1,5 μέτρα), η οποία είναι βολική για λειτουργία βαρέων εργαλείων συντήρησης. Ο χρόνος επιθεώρησης μειώνεται κατά 30% σε σύγκριση με παρόμοια προϊόντα.

Επιλογή ισχύος (Ακριβής αντιστοίχιση υψηλής ισχύος)

1. Βάση επιλογής πυρήνα

2. Σύσταση ισχύος για τυπικά σενάρια

Μέθοδος χρήσης (Αποκλειστική λειτουργία για υψηλή ισχύ)

1. Επιθεώρηση πριν από την εκκίνηση (που διενεργείται από επαγγελματική ομάδα, ολοκληρώνεται εντός 60 λεπτών)

2. Λειτουργία εκκίνησης (διατίθεται σε μοντέλα υψηλής τάσης και συνδεδεμένα στο δίκτυο, με συνεργασία δύο ατόμων)

(1) Μοντέλο υψηλής τάσης που δεν είναι συνδεδεμένο στο δίκτυο (βιομηχανική κύρια και εφεδρική ισχύς)

1. Εκκίνηση προθέρμανσης: ο ελεγκτής μεταβαίνει στη λειτουργία "χειροκίνητη" και ξεκινά το σύστημα "τριών προθέρμανσης" (προθέρμανση σε περιβάλλον χαμηλής θερμοκρασίας για 60-120 λεπτά, θερμοκρασία λαδιού ≥20℃).

2. Εκκινήστε τον κινητήρα: πατήστε το κουμπί "start" (υδραυλική εκκίνηση), παρατηρήστε την ταχύτητα (σταδιακά ανεβείτε στα 1500r/min), πίεση λαδιού (≥0,3MPa), θερμοκρασία νερού (σταδιακά αυξάνεται στους 70℃) και οι παράμετροι είναι σταθερές για 10 λεπτά.

3. Κλείσιμο υψηλής τάσης: Το προσωπικό λειτουργίας και συντήρησης Α επιβεβαιώνει ότι οι παράμετροι είναι κανονικές στο Το άκρο του ελεγκτή, το προσωπικό λειτουργίας και συντήρησης Β λειτουργεί στον πίνακα διανομής υψηλής τάσης: κλείστε το "Αποζεύκτης" → κλείστε τον "Διακόπτη κενού" → παρατηρήστε το βολτόμετρο υψηλής τάσης (6kV/10kV±5%).

4. Διαβαθμισμένη φόρτωση: σύμφωνα με τη διαβαθμισμένη φόρτωση "20%→50%→80%→100%" (10 λεπτά ανά διάστημα σταδίου), αποφύγετε την πρόσκρουση φορτίο.

(2) Μοντέλα συνδεδεμένα στο δίκτυο (Energy peak shaving/Data center)

1. Προετοιμασία σύνδεσης στο δίκτυο: ο ελεγκτής μεταβαίνει στη λειτουργία "συνδεδεμένο στο δίκτυο" και ρυθμίζει τη σύνδεση στο δίκτυο παράμετροι (η τάση, η συχνότητα και η φάση είναι συνεπείς με το δίκτυο).

2. Σύγχρονη ανίχνευση: ο ελεγκτής ανιχνεύει αυτόματα τη συγχρονικότητα της μονάδας και του δικτύου (τάση διαφορά ≤5%, διαφορά συχνότητας ≤0,1Hz, διαφορά φάσης ≤5°) και εκδίδει αυτόματα τη σύνδεση δικτύου οδηγίες μετά την εκπλήρωση των προϋποθέσεων·

3. Αυτόματη σύνδεση δικτύου: Ο διακόπτης κενού κλείνει αυτόματα, η μονάδα συνδέεται στο ρεύμα δικτύου και ο ελεγκτής προσαρμόζει αυτόματα την ισχύ εξόδου (ανάλογα με τη ζήτηση φορτίου του δικτύου ισχύος).

4. Παρακολούθηση λειτουργίας: Παρακολούθηση σε πραγματικό χρόνο της συνδεδεμένης στο δίκτυο ισχύος και του συντελεστή ισχύος (διατηρώντας μια καθυστέρηση 0,8-0,9) για την αποφυγή υπερέντασης και υπέρτασης.

3. Παρακολούθηση λειτουργίας (24ωρη αδιάλειπτη, με αφοσιωμένο προσωπικό σε υπηρεσία)

• Παρακολούθηση σε πραγματικό χρόνο: Καταγραφή κάθε 30 λεπτά: Υψηλή τάση (6kV/10kV±5%), ρεύμα (≤ ονομαστικό ρεύμα), συχνότητα (50Hz±0,1Hz), θερμοκρασία νερού κινητήρα (≤95℃), πίεση λαδιού (≥0,2MPa), αντίσταση μόνωσης (≥100MΩ);

• Χειρισμός εξαιρέσεων:

① Πτώση μόνωσης υψηλής τάσης: Μειώστε αμέσως το φορτίο και κλείστε το μηχάνημα και επιθεωρήστε τη γεννήτρια περιελίξεις (καθαρίστε τη σκόνη και δοκιμάστε τη μόνωση).

② Υψηλή θερμοκρασία νερού του κινητήρα: Καθαρίστε τη ζυγαριά στο σύστημα ψύξης και επιθεωρήστε τον ανεμιστήρα του πύργου ψύξης.

③ Διακύμανση τροφοδοσίας συνδεδεμένης στο δίκτυο: Επικοινωνήστε με την αποστολή του δικτύου ηλεκτροδότησης, ρυθμίστε την έξοδο της μονάδας και αποφύγετε αποσύνδεση από το δίκτυο.

• Διακοπή λειτουργίας έκτακτης ανάγκης: Σε περίπτωση "βραχυκυκλώματος υψηλής τάσης", "διαφυγής κινητήρα" ή "σοβαρής διαρροής λαδιού", πατήστε αμέσως το κουμπί "Emergency Shutdown" (διακοπή καυσίμου και αποσύνδεση του διακόπτη υψηλής τάσης).

4. Λειτουργία διακοπής λειτουργίας (για την αποφυγή ατυχημάτων υψηλής τάσης και ζημιών εξαρτημάτων

1. Ιεραρχική εκφόρτωση: Για μοντέλα που δεν είναι συνδεδεμένα στο δίκτυο: Σταδιακά μειώστε το φορτίο στο 20% → Εκφόρτωση στο 0. Συνδέεται στο δίκτυο μοντέλα: Εφαρμογή στο ηλεκτρικό δίκτυο αποστολής για αποσύνδεση → Ο ελεγκτής μειώνει αυτόματα το φορτίο στο 0→ Αποσυνδέστε τον διακόπτη κυκλώματος που είναι συνδεδεμένος στο δίκτυο.

2. Ενεργοποίηση υψηλής τάσης: Το προσωπικό συντήρησης Β λειτουργεί στο ερμάριο του διακόπτη υψηλής τάσης: ανοίξτε το "κενό διακόπτης κυκλώματος" → ανοίξτε τον "αποζεύκτη" → κλείστε τον "διακόπτη γείωσης" (εκφόρτιση).

3. Σβήσιμο και ψύξη: Θέστε τον κινητήρα στο ρελαντί για 15 έως 20 λεπτά (για να κρυώσει το μπλοκ κυλίνδρων και το στροβιλοσυμπιεστή) και στη συνέχεια πατήστε το κουμπί "Τερματισμός".

4. Κλείσιμο ασφαλείας: Κλείστε τη βαλβίδα καυσίμου (για μακροχρόνιο κλείσιμο), αποσυνδέστε την παροχή ρεύματος του ελεγκτή, ελέγξτε για τυχόν διαρροή ή ζημιά εξαρτήματος στο σύστημα υψηλής πίεσης και καταγράψτε τα δεδομένα λειτουργίας (ισχύς παραγωγή, κατανάλωση καυσίμου, σφάλματα).

Ασφάλεια και προστασία (Προδιαγραφές υψηλής ισχύος και υψηλής τάσης)

1. Ασφάλεια εγκατάστασης (Προδιαγραφές υψηλής τάσης και βαρέως τύπου)

• Επιλογή τοποθεσίας και διάταξη:

① Ο χώρος εγκατάστασης πρέπει να φυλάσσεται μακριά από ανοιχτές φλόγες (≥15 μέτρα) και εύφλεκτα και εκρηκτικά αντικείμενα (≥20 μέτρα). Η απόσταση μεταξύ του πίνακα διακοπτών υψηλής τάσης και της μονάδας πρέπει να είναι ≥3 μέτρα. Ένας φράκτης ασφαλείας (≥1.2 μέτρα σε ύψος) θα πρέπει να τοποθετηθεί και να αναρτηθεί η πινακίδα «Κίνδυνος Υψηλής Τάσης».

② Η φέρουσα ικανότητα εδάφους δεν πρέπει να είναι μικρότερη από 1,5 φορές το βάρος της μονάδας (για παράδειγμα, για μονάδα 20.000 kg, δεν πρέπει να είναι λιγότερο από 30.000 kg /㎡). Θεμέλιο από οπλισμένο σκυρόδεμα (με πάχος όχι λιγότερο από 500 mm) θα πρέπει να υιοθετηθούν και θα πρέπει να εγκατασταθούν απομονωτές κραδασμών ελατηρίου μεταξύ του θεμελίου και του μονάδα (για μείωση της μετάδοσης κραδασμών).

③ Τοποθέτηση καλωδίων υψηλής τάσης: Χρησιμοποιήστε αυλάκια καλωδίων (με άμμο και τούβλα) ή περάστε μέσα από γαλβανισμένους χαλύβδινους σωλήνες (τοίχος πάχος ≥5mm) και ταιριάζει με τη διατομή του καλωδίου (για παράδειγμα, για μοντέλα 10kV/2000KW, τα χάλκινα καλώδια ≥120mm² είναι απαιτείται) για την αποφυγή μηχανικών βλαβών.

• Ασφάλεια υψηλής τάσης

① Γείωση της μονάδας: Η αντίσταση γείωσης στην πλευρά της υψηλής τάσης πρέπει να είναι ≤10Ω και στην πλευρά της χαμηλής τάσης πλευρά, θα πρέπει να είναι ≤4Ω. Θα πρέπει να συνδεθεί σε ένα ανεξάρτητο πλέγμα γείωσης (με απόσταση ≥5 μέτρων από τα πλέγματα γείωσης άλλου εξοπλισμού).

② Δοκιμή μόνωσης: Μετά την εγκατάσταση, χρησιμοποιήστε ένα μεγαχόμετρο 2500V για να ελέγξετε την αντίσταση μόνωσης της υψηλής τάσης περιέλιξη (≥100MΩ). Μόνο αφού περάσετε τη δοκιμή, μπορείτε να χρησιμοποιήσετε ρεύμα.

③ Αντικεραυνική προστασία: Τοποθετήστε αντικεραυνικά (ακτίνα προστασίας ≥ 1,5 φορές το μέγεθος της μονάδας) και κεραυνούς απαγωγείς (παράλληλοι στην πλευρά της υψηλής τάσης) για την αποφυγή ζημιών σε εξαρτήματα υψηλής τάσης από κεραυνούς.

• Διαμόρφωση πυροπροστασίας:

① Ο χώρος εγκατάστασης είναι εξοπλισμένος με 4 πυροσβεστήρες ξηρής σκόνης ABC 8 κιλών, 2 πυροσβεστήρες CO₂ (ειδικά για εξοπλισμό υψηλής πίεσης), και 1 σκάμμα φωτιάς (με όγκο ≥5m³).

② Το ρεζερβουάρ καυσίμου είναι τοποθετημένο ανεξάρτητα (τουλάχιστον 15 μέτρα μακριά από τη μονάδα), εξοπλισμένο με πισίνα κατά της διαρροής (στρωμένο με μεμβράνη κατά της διαρροής HDPE) και εξοπλισμένο με μετρητή στάθμης υγρού και βαλβίδα διακοπής έκτακτης ανάγκης.

③ Αναπτύξτε ένα σχέδιο αντιμετώπισης έκτακτης ανάγκης πυρκαγιάς και οργανώστε μια άσκηση πυρκαγιάς μία φορά κάθε τρίμηνο (με πλήρη συμμετοχή της ομάδας λειτουργίας και συντήρησης).

2. Λειτουργική ασφάλεια (έλεγχος κινδύνου υψηλής τάσης και βαρέως τύπου)

• Απαιτήσεις προσωπικού:

① Οι χειριστές πρέπει να είναι κάτοχοι «Πιστοποιητικό Ηλεκτρολόγου Υψηλής Τάσης» και «Πιστοποιητικό Χειριστή Ειδικού Εξοπλισμού (Μονάδα Βαρέων Καθηκόντων)», και περάστε την αξιολόγηση μετά από 32 ώρες εξειδικευμένης εκπαίδευσης από τον Kecheng πριν ξεκινήσετε αναρτήσεις.

② Η λειτουργία υψηλής τάσης απαιτεί τη συνεργασία δύο ατόμων (ένα άτομο χειρίζεται και ένα άτομο επιβλέπει). Πριν από τη λειτουργία, συμπληρώστε το "Ειστήριο Λειτουργίας Υψηλής Τάσης" και αφού επιβεβαιώσετε ότι δεν υπάρχουν σφάλματα, προχωρήσει.

③Όταν λειτουργείτε, φοράτε μονωτικά ρούχα υψηλής τάσης, μονωτικά παπούτσια και μονωτικά γάντια (με αντοχή επίπεδο τάσης ≥10kV) και χρησιμοποιήστε μονωτικά εργαλεία (τα οποία έχουν περάσει τη δοκιμή τάσης αντοχής και βρίσκονται εντός του περίοδος ισχύος).

• Λειτουργικές αντενδείξεις:

① Το μη αδειοδοτημένο προσωπικό και όσοι έχουν πιει αλκοόλ απαγορεύεται να λειτουργούν το σύστημα υψηλής τάσης.

② Μην τραβάτε τον αποζεύκτη υπό φορτίο (για να αποφύγετε εγκαύματα από τόξο και ζημιά στον εξοπλισμό).

③ Απαγορεύεται αυστηρά η αποσυναρμολόγηση εξαρτημάτων υψηλής πίεσης ή η επαφή εξαρτημάτων υψηλής θερμοκρασίας (όπως η εξάτμιση θερμοκρασία σωλήνα ≥500℃) όταν η μονάδα είναι σε λειτουργία.

④ Οι λειτουργίες υψηλής τάσης απαγορεύονται αυστηρά κατά τη διάρκεια καταιγίδων. Το τροφοδοτικό υψηλής τάσης πρέπει να είναι αποσυνδεδεμένο και γειωμένο για εκκένωση.

• Απόκριση έκτακτης ανάγκης:

① Διαρροή υψηλής τάσης: Πατήστε αμέσως το κουμπί "Emergency Stop" → φορέστε μονωτικό εξοπλισμό → Χρησιμοποιήστε μονωτική ράβδος για αποσύνδεση του διακόπτη υψηλής τάσης → Εκφόρτιση γείωσης → εντοπίστε το σημείο διαρροής (όπως καλώδιο ζημιά, βλάβη περιέλιξης).

② Διαρροή καυσίμου: Κλείστε τη μηχανή → Κλείστε τη βαλβίδα καυσίμου → Εκκινήστε το σύστημα εξάτμισης (αντεκρηκτικό μοντέλο) → Καθαρίστε με βαμβάκι που απορροφά λάδι και πυροσβεστική άμμο → Ελέγξτε το σημείο διαρροής (όπως φλάντζα φλάντζας, σωλήνας λαδιού ρήξη).

③ Ατύχημα πυρκαγιάς: Κλείστε το μηχάνημα → Αποσυνδέστε την παροχή ρεύματος υψηλής τάσης → Χρησιμοποιήστε πυρκαγιά ξηρής σκόνης/CO₂ πυροσβεστήρες για την κατάσβεση της φωτιάς → Καλέστε το 119→ Εκκενώστε άτομα → Απομονώστε εύφλεκτα υλικά τριγύρω.

3. Διατήρηση ασφάλειας (Αποκλειστικά για εξαρτήματα υψηλής τάσης και βαρέως τύπου

• Προετοιμασίες πριν από τη συντήρηση:

① Αποσυνδέστε την κύρια παροχή ρεύματος της μονάδας (και οι δύο διακόπτες υψηλής και χαμηλής τάσης είναι ανοιχτοί), κλείστε το καύσιμο βαλβίδα και κρεμάστε μια προειδοποιητική πινακίδα που γράφει "Υπό συντήρηση, μην ξεκινήσετε".

② Για το σύστημα υψηλής τάσης, κλείστε τον "διακόπτη γείωσης". Αφού επιβεβαιώσετε ότι δεν υπάρχει ρεύμα με α ανιχνευτής τάσης, πραγματοποιήστε συντήρηση.

③ Προετοιμάστε εργαλεία συντήρησης (μονωτικά κλειδιά, όργανα δοκιμών υψηλής τάσης, εξοπλισμός βαριάς ανύψωσης), ανταλλακτικά ανταλλακτικά (αυθεντικά εξαρτήματα υψηλής τάσης από την Kecheng, παρεμβύσματα στεγανοποίησης) και προστατευτικός εξοπλισμός (μονωτικά γάντια, γυαλιά, κράνη ασφαλείας).

• Προδιαγραφές λειτουργίας συντήρησης:

① Συντήρηση κινητήρα: Όταν αλλάζετε λάδι κινητήρα, χρησιμοποιήστε μια ειδική αντλία λαδιού (τα μοντέλα βαρέως τύπου έχουν μεγάλο λάδι όγκος) και παραδώστε το παλιό λάδι κινητήρα σε αρμόδιο ίδρυμα για απόρριψη. Για να ρυθμίσετε το διάκενο της βαλβίδας, α Απαιτείται δυναμόκλειδο (σύμφωνα με την αρχική εργοστασιακή στάνταρ ροπή).

② Συντήρηση γεννήτριας υψηλής τάσης: Καθαρίστε τη σκόνη περιέλιξης (χρησιμοποιώντας πεπιεσμένο αέρα στα 0,3 MPa), δοκιμάστε τη μόνωση αντίσταση (≥100MΩ) και αντικαταστήστε τη βούρτσα άνθρακα διέγερσης (φθορά ≤1/3).

③ Συντήρηση ντουλαπιών διακοπτών υψηλής τάσης: Καθαρίστε τις επαφές των αυτόματων διακοπτών κενού (τρίψτε τις με λεπτή γυαλόχαρτο και εφαρμόστε αγώγιμη πάστα) και βαθμονομήστε συσκευές προστασίας ρελέ (όπως ρύθμιση υπερέντασης και χρόνος σκονίσματος).

• Επαγγελματική συντήρηση

① Σύνθετη συντήρηση όπως επιθεώρηση βάθους κινητήρα (πίεση κυλίνδρου, ψεκασμός μπεκ), υψηλή τάση Η επισκευή της μόνωσης της γεννήτριας και η βαθμονόμηση του συστήματος σύνδεσης στο δίκτυο πρέπει να πραγματοποιούνται επιτόπου από την Kecheng μηχανικοί μετά την πώληση (με πιστοποίηση υψηλής τάσης) (μία φορά το χρόνο, δωρεάν σέρβις).

②Μετά τη συντήρηση, πρέπει να πραγματοποιηθεί μια "δοκιμή φορτίου" (φόρτωση στο 80% της ονομαστικής ισχύος και λειτουργία για 2 ώρες). Μόνο όταν οι παράμετροι παρακολούθησης είναι κανονικές και η μόνωση υψηλής τάσης είναι κατάλληλη, μπορεί να τοποθετηθεί λειτουργία.

Πίνακας κύκλου συντήρησης (για υψηλή ισχύ)
